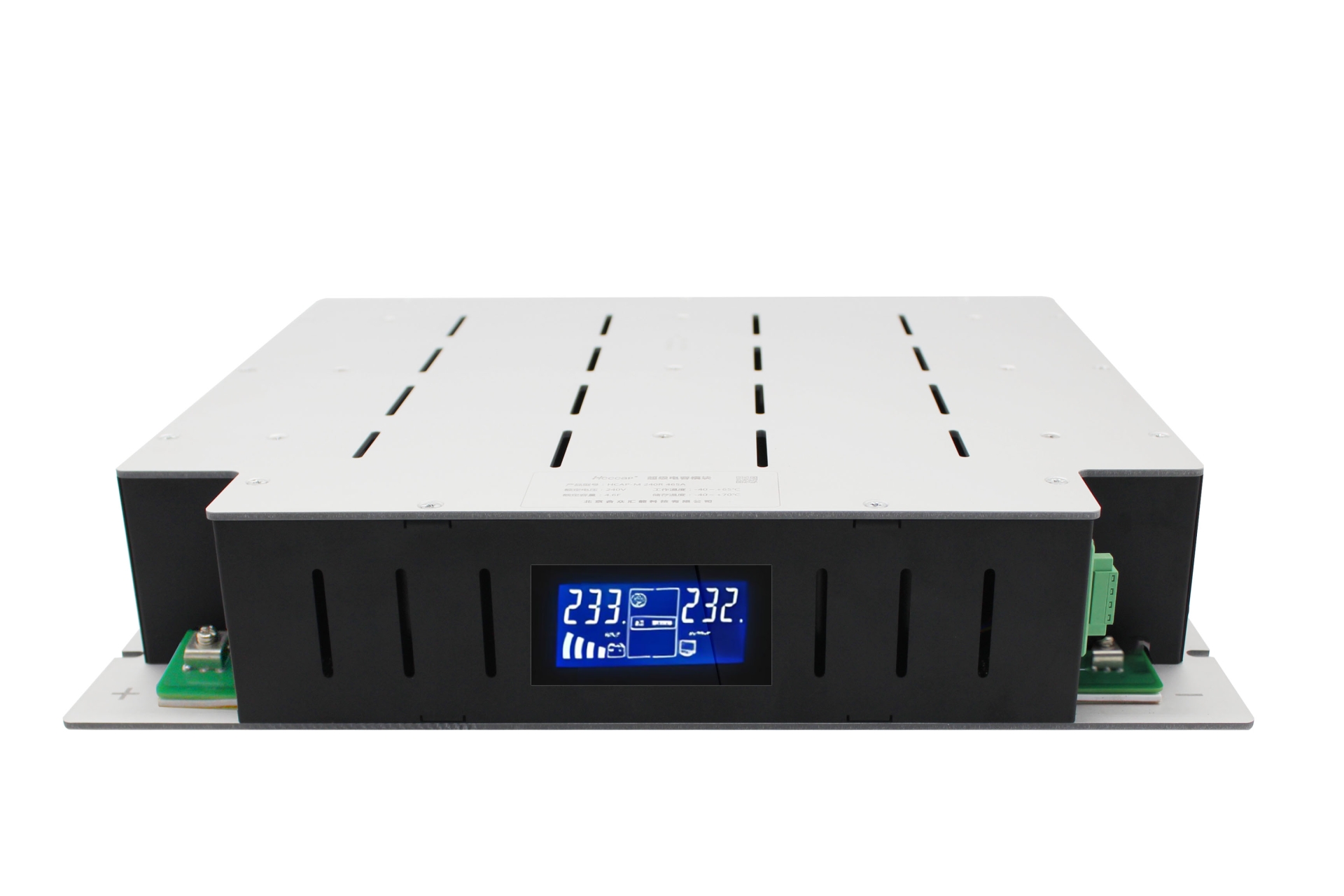

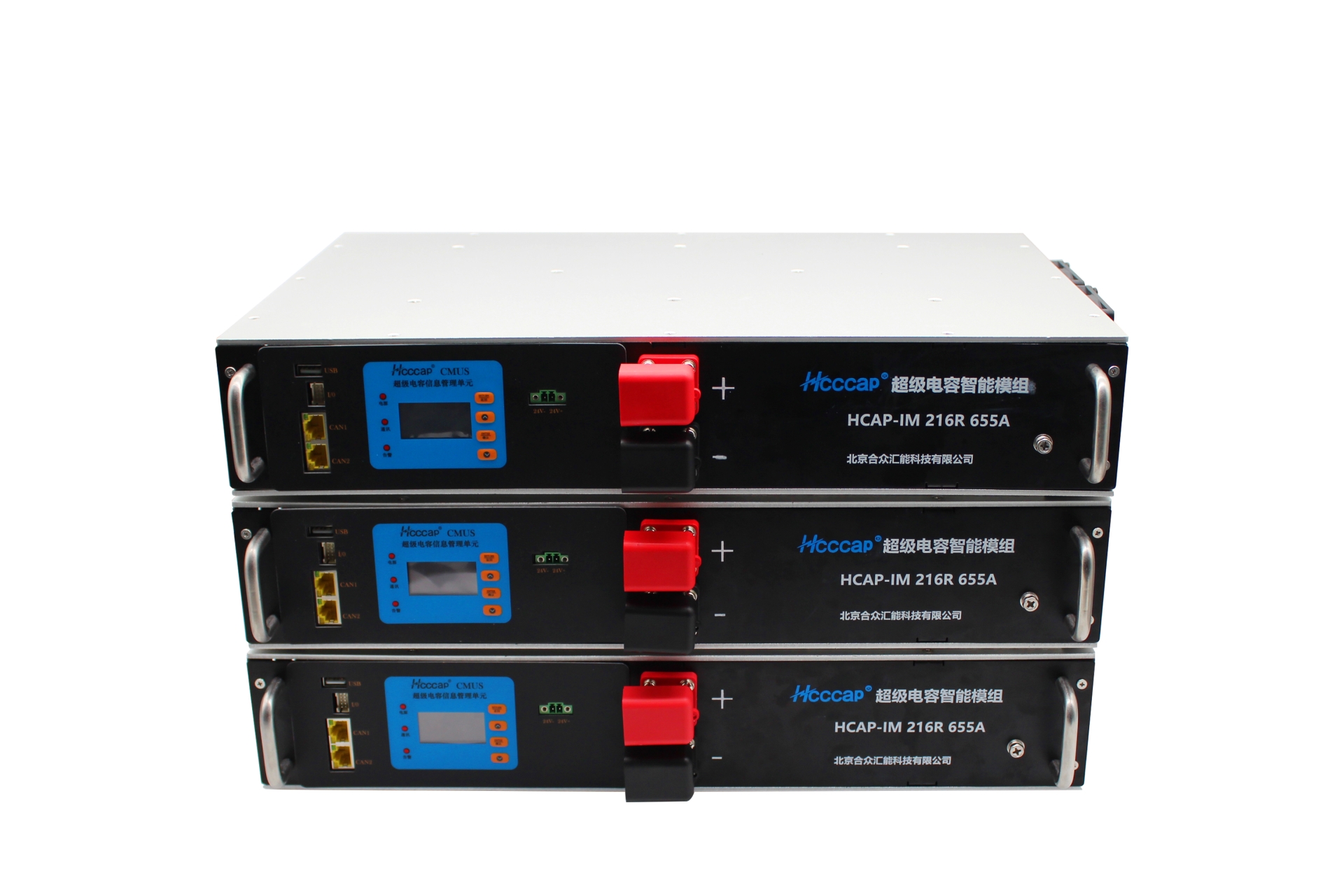

智能化模组是合众汇能最新推出的一款安全、智能、适应性强、简单易用、维护方便、模块化设计的新型超级电容
储能产品。普遍适用于能量回收利用、大功率设备启动、电压暂降治理、虚拟惯量支撑(构网型SVG)、有功功率补
偿以及电网调频系统等场合。
1、智能安全，自动感知模组的电压、电流、温度和绝缘状态等信息，通过边缘处理器的算法，控制均衡系统、电
气保护系统和预警系统运作。
2、智能投切，根据母线电压，自动控制模组的充电、合闸。自动投运，安全快捷。
3、智能扩展，模块化设计，可单买模组。外设丰富，可以很方便的把超容模组组装为超容系统。

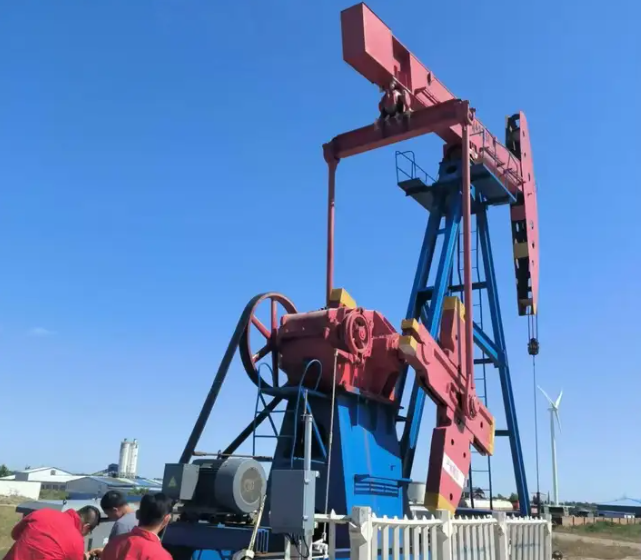

应用案例（一）抽油机能量回收
抽油机工作原理：
游梁式抽油机是国内油田进行机械采油的主要设备，通常用普通交流异步电机拖动。为了提高电机的效率，
主流的方案是加装变频器进行变频改造。
抽油机能耗问题：
抽油机系统的”倒发电“产生的再生能量通过制动电阻消耗，以热能的形式耗散到周围环境中。这种方式
会造成严重的能源浪费，降低抽油机系统的整体效率，而且释放到周围环境中的热量会造成温度升高，影
响系统正常运行。
合众智储优势：
采用合众汇能智能化模组把再生发电能量储存起来，在电机电动状态时把能量释放出来，可以实现制动
能量的回收利用，提高了抽油机系统的整体运行效率，减少了能源浪费，降低了系统整体运行的风险。
有研究表明，加装智能化模组系统后能降低能耗10%-20%；一台15kW的发电机，1年可节约用电1.3-2.6
万度。再考虑电动机效率和矿井本地微电网的效率（或柴发效率），综合节能效率甚至能达到30%。这
就带来了可观的经济效益，一般1-2年即可收回投资。

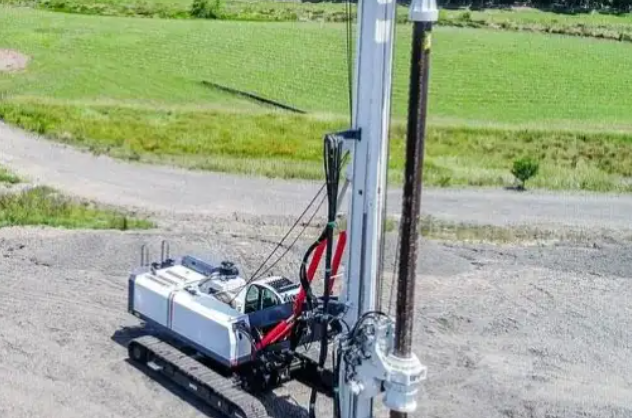

应用案例（二）钻井机
传统钻井对系统电网影响
传统钻井系统对电网影响钻井机启动时，对油田电网形成大负荷冲击。一般的钻井机都是通过柴油发电机给系统供
电，柴发的功率提升速度有限，所以电网的频率会被拉低。油田电网一般是孤网系统，无功备用也不足，电网的电
压也会被拉低。电网电压、频率波动会对用电生产设备造成损害，影响寿命，而且会造成跳闸事故，影响正常生
产，造成严重的经济损失。
采用合众智储HSPUS的优势
采用合众汇能智能化模组，可以在钻井机启动时提供有功功率支撑，辅助柴油发电机出力，也可以在钻机停止时，
吸收电网多余的能量。在大功率负荷冲击电网时，起到稳定电网的作用，保护用电设备，防止跳闸事故。此外，钻
井机在下钻过程中，也存在制动能量回收的问题，智能化模组可以把制动能量收集起来，在电动机需要出力的时候
辅助出力，起到节能减碳的作用。

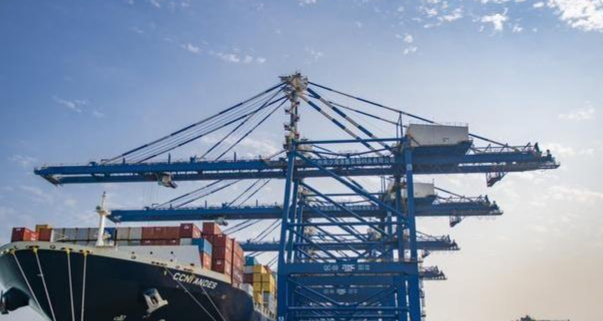

应用案例（三）港口设备
港口吊机的能耗问题：
1、能源浪费：当负载势能降低时，产生的电能没有被回收，只能由系统中制动电阻以热的形式消耗，浪费能源；
2、环境污染：港口作业频繁，设备全天运行，且每次起升、下降或行走、制动都会使发动机突然加载，造成燃料
没有完全燃烧，排出大量废气，对环境产生严重污染；
采用合众汇能智能化模组的优势：
1、合众汇能智能化模组能将负载下降时重力势能产生的电能回收存储超容储能单元中，并在负载上升阶段将回收
的能量释放，辅助柴油机出力，驱动负载上升，减少能源浪费。据测算，节能效率超过85%；
2、合众智能化模组能够减缓发动机负载突然变化带来的冲击，并减少发动机磨损，因而增加发动机使用寿命；
3、合众汇能智能化模组改善了发电机的工况，降低污染气体排放，并且可以减小噪声，实现节能与环保；

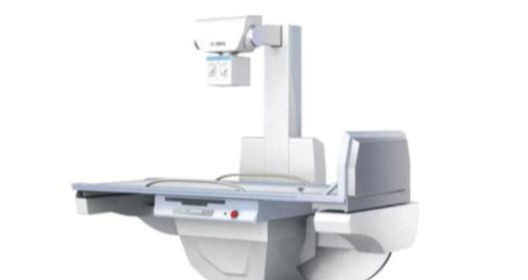

应用案例（四）医疗X光机瞬时电压功率支撑
以X光机为例，X光机为典型的瞬时性负荷，工作时电压可达几十甚至上百千伏，变压器原边将增加60~70kＷ的瞬
时负荷。采用基于超级电容的合众汇能智能化模组，可以有效的提供电压和功率支撑，维持供电稳定。
应用案例（五）精密制造业稳定电压
以半导体芯片行业为例，芯⽚制造业在国民经济中起着举⾜轻重的作⽤，其供配电系统稳定、可靠的运维不仅是其
安全⽣产的基本保证，还关系到产品质量和⽣产的顺利进⾏。由于整个芯⽚⼚的能源动⼒最终都是通过电能来供给
的，因此⼀次短暂的电压暂降事件就有可能导致芯⽚⼚的⽣产暂停、芯⽚报废甚⾄设备损坏，进⽽给企业带来巨⼤
的经济损失。由于电网电压受户外输配电和特殊天气等影响，电网电压的暂态波动是不可避免的。采用基于超级电
容的合众汇能智能化模组能稳定终端设备电压，可以有效的消除电压暂降，维持设备供电稳定。
应用案例（六）电网一、二次调频
合众汇能智能化模组应用于电网一、二次调频的优势：
响应速度更快；
调节精度更高；
爬坡能力更强（调节速度更快）；
使用寿命更长；
调频性能和收益更高；
工况适应性更强；
应用案例（七）新能源虚拟惯量支撑（构网SVG）
针对光伏、风电并网在惯量响应方面的缺失，可采用基于超级电容的合众汇能智能化模组作为短时储能装置以平抑
风光并网带来的功率波动。以风电系统为例，将超级电容并联于直流母线，与双向DC/DC变换器构成功率调节系
统，当功率大于指定的输出功率时，超级电容充电，当功率小于指定功率时，功率差值由储能装置补充，超级电容
放电。超级电容能够基于大功率特性为光伏、风电机组提供额外虚拟惯量，使其平滑输出接入电网，减少新能源发
电的随机性、间歇性、波动性给电网带来的冲击。
